基于主成分分析的桦川—集贤—友谊地区地下水水质评价

何金宝; 刘洪博; 孔繁鹏; 毛永新; 赵建

doi:10.19388/j.zgdzdc.2024.161

基于主成分分析的桦川—集贤—友谊地区地下水水质评价

何金宝^{1, 2,},
刘洪博^1, ,,
孔繁鹏¹,
毛永新¹,
赵建¹

1.
中国地质调查局牡丹江自然资源综合调查中心，吉林长春 130000
2.
东北地质科技创新中心, 辽宁沈阳 110019

基金项目:

中国地质调查局“三江平原黑土区水-土壤-植被耦合机制研究 QCJJ2022-30

“高强度利用下黑土地地表基质养分元素变化规律及机理研究 KC20220002

“三江平原宝清地区黑土地地表基质层调查 DD20211588

详细信息

作者简介:
何金宝(1992—)，男，工程师，主要从事自然资源调查评价工作。Email：jinbao92@yeah.net

通信作者:
刘洪博(1991—)，男，工程师，主要从事自然资源调查评价工作。Email：2274496829@qq.com

中图分类号: P641.3;X824
计量
- 文章访问数: 6
- HTML全文浏览量: 2
- PDF下载量: 2
出版历程
- 收稿日期: 2024-03-10
- 修回日期: 2024-09-13
- 网络出版日期: 2025-05-15
- 刊出日期: 2025-03-31

Groundwater quality evaluation in Huachuan-Jixian-Youyi area based on principal component analysis

1.
Mudanjiang Natural Resources Comprehensive Survey Center, China Geological Survey, Changchun Jilin 130000, China
2.
Northeast Geological S & T Innovation Center of China, Geological Survey, Shenyang Liaoning 110019, China

摘要

摘要:
三江平原桦川—集贤—友谊地区作为黑龙江省的关键粮食产区，其水资源状况直接关系到农业生产和生态安全。随着工农业的快速发展，水资源需求不断增加，导致研究区地下水位下降、水质恶化等一系列问题，厘清研究区地下水化学特征及影响因素，评估水体质量，对于保持农业稳定和可持续发展具有重要意义。通过野外采集地下水样，结合统计分析、Piper三线图、层次聚类分析、主成分分析、氯碱指数等方法对研究区地下水水化学特征及其成因进行分析，并对地下水水质进行评价。结果表明，钠吸附比(sodium adsorption ratio, S_AR)、钠百分比(soluble sodium percentage, Na%)、残留碳酸钠(residual sodium carbonate, R_SC)等均显示研究区的地下水灌溉适宜性较好。研究区地下水水化学类型主要为Ca²⁺-HCO₃^-型，局部为Ca²⁺-Cl^-型。地下水化学组分主要受岩石风化作用控制，主要离子来源于岩盐和方解石、白云石等可溶性碳酸盐的溶解，同时氯碱指数表明阳离子交换作用也影响着地下水化学组分的形成。水质评价结果显示，桦川县、集贤县部分地区地下水水质较差，NO₃^-浓度超标，除受自然因素影响外，还与化肥农药的使用、矿山开采等人为活动有关。研究结果对于地下水资源的合理开发和治理具有一定的参考价值。
- 三江平原 /
- 主成分分析 /
- 层次聚类分析 /
- 地下水 /
- 水质评价
Abstract:
Huachuan-Jixian-Youyi area in Sanjiang Plain is a key grain-producing area in Heilongjiang Province, and its water resources are directly related to agricultural production and ecological security. The demand for water resources continues to increase with the rapid development of industry and agriculture, leading to a series of problems such as declining groundwater levels and deteriorating water quality. The clarification of chemical characteristics, and the influencing factors of water quality, is of great significance to maintaining agricultural stability and sustainable development. Through collecting 15 groundwater samples in the field, the authors analgzed the groundwater chemical characteristics and causes by combining statistical analysis, piper trilinear diagram, hierarchical cluster analysis, principal component analysis, chlor-alkali index, etc., and evaluate the groundwater quality. Sodium adsorption ratio (S_AR), soluble sodium percentage (Na%), and residual sodium carbonate (R_SC) all showed good suitability for groundwater irrigation in the area. The main hydrochemical type was Ca²⁺-HCO₃^- type and locally Ca²⁺-Cl^- type. The chemical composition of groundwater was mainly controlled by rock weathering, with the main ions derived from the dissolution of rock salt and soluble carbonates such as calcite and dolomite. And the chlor-alkali index indicated that cation exchange also affected the formation of groundwater chemical components. The results of the water quality evaluation showed that the groundwater quality in Huachuan County and Jixian County was poor, and the NO₃^- concentration exceeded the standard seriously. The overstandard was not only affected by natural factors, but also related to the use of chemical fertilizers and pesticides, mining and other human activities. The study results could provide references for the rational development and management of groundwater resources.
- Sanjiang Plain /
- principal component analysis /
- hierarchical cluster analysis /
- groundwater /
- water quality evaluation

HTML全文

0 引言

地下水作为地球上重要的淡水资源^[1-2]，在人类生活、农业生产中起着非常重要的作用^[3-4]，三江平原作为我国最大的商品粮生产基地，其地下水系统承担着农业灌溉和居民用水的双重功能。近年来，该区域水稻种植面积占黑龙江省水田总面积的60%以上^[5]，地下水资源因此面临持续的环境危机^[6-7]。开展地下水水质评价有助于保护农业生态环境，指导地下水的合理开发和科学管理。常用的水质评价方法主要有单因子指数法、模糊综合评价法、内梅罗污染指数法、主成分分析法等^[8-11]。其中单因子指数法更多突出单个指标对水体评价结果，不能完全客观反映地下水整体水质; 模糊综合评价法权重的确定容易受人为主观因素的影响; 内梅罗污染指数法评价结果易受指标极大值的影响且未考虑权重问题; 主成分分析法能够根据数据进行自身客观分析来确定权重，极大地避免人为主观意愿或知识经验不足的影响，具有较强的客观性和合理性^[12]。

桦川—集贤—友谊地区地处广袤的三江平原腹地，因其独特的地理位置和自然条件，拥有肥沃的土壤和丰富的水资源，是典型的农业生产区域，随着农业生产的不断发展和扩大，该地区对地下水的依赖日益增长，长期的不合理开发和利用，导致地下水位下降、地下水污染等问题。近年来该地区研究多集中于地下水资源潜力、承载力评价^[13-14]。对于地下水水质评价鲜有报道。本文采用统计分析、Piper三线图、氯碱指数等方法分析研究区地下水的化学特征及影响机制，利用层次聚类分析、主成分分析等方法进行地下水质量评价，揭示地下水水质现状，潜在的污染风险，旨在为保障地下水资源的可持续发展和治理提供参考。

1 研究区与研究方法

1.1 研究区概况

研究区包括佳木斯东部的桦川县和双鸭山北部的集贤县、友谊县，地处黑龙江省东北部，三江平原腹地，松花江下游南岸，是典型的以农业生产为主的地区，地形由西南向北东方向逐渐倾斜，南部为完达山余脉，构成低山丘陵区，山区坡陡谷深，东北部为平原和沼泽地。研究区气候属寒温带大陆性季风气候，多年平均气温3.8 ℃，多年平均降雨量510.5 mm，降水多集中于6—9月的作物生长季节。区内存在3类含水层，松散岩类孔隙含水层在区内分布范围最广，含水岩组主要由中更新统浓江组、上更新统向阳川组、全新统冲积层组成，成层分布，各含水层之间水力联系密切，没有区域性隔水层，因而形成较大厚度的含水层，靠近山前地区，含水层由3~4个沉积旋回组成，旋回之间由亚黏土层相隔。碎屑岩类孔隙裂隙含水层主要分布于山前台地区，含水岩组以玄武岩、火山碎屑岩为主，部分陆源碎屑岩发育; 岩浆岩类裂隙含水层主要分布在低山丘陵区，主要由花岗岩组成，经长期内外营力作用下岩石裂隙发育，形成了地下水流动和存储的通道(图 1)。

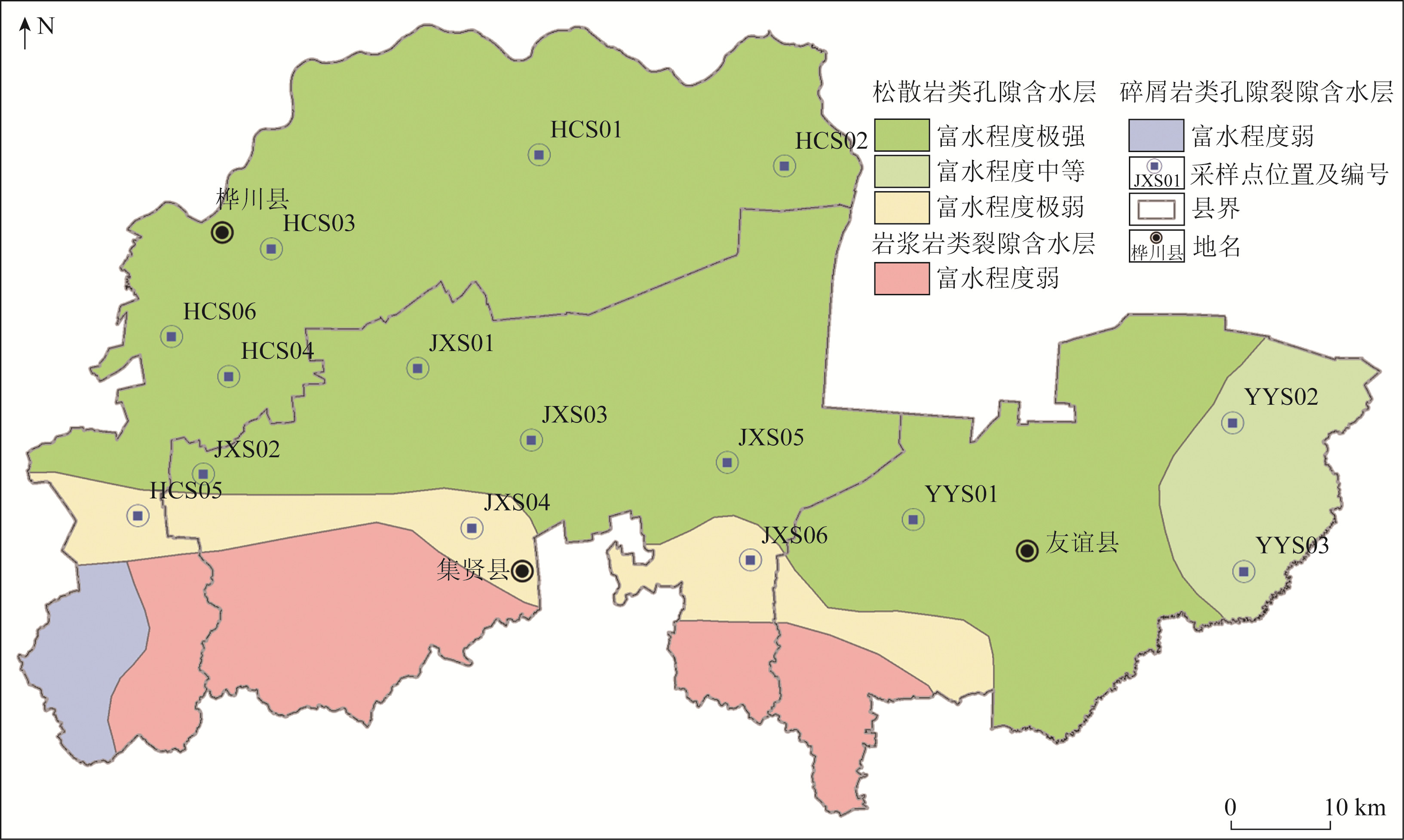

图 1 研究区水文地质及采样点分布

Fig. 1 Hydrogeology of the study area and distribution of sampling points

下载: 全尺寸图片幻灯片

1.2 样品采集

本研究于2023年7月在桦川—集贤—友谊地区进行地下水采集工作，主要取自第四系含水层，共采集水质样品15件(图 1)，均为孔深30 m以内浅井，每个水样采集1瓶(500 ml)和1桶(5 L)，并盖紧密封，贴好标签，于当天送往黑龙江省地质矿产实验测试研究中心进行水质指标的检测，检测项目包括pH值、阳离子(Ca²⁺、K⁺、Mg²⁺、Na⁺)、阴离子(SO₄^2-、Cl^-、NO₃^-、HCO₃^-)、总硬度(total hardness, TH)、游离二氧化碳(free carbon dioxide, fCO₂)、溶解性总固体(total dissolved solids, TDS)，其中阳离子(Ca²⁺、K⁺、Mg²⁺、Na⁺)采用电感耦合等离子体发射光谱法测定; HCO₃^-、fCO₂采用滴定法测定; 阴离子(SO₄^2-、Cl^-、NO₃^-)采用离子色谱法法测定; TH采用乙二胺四乙酸二钠滴定法测定; pH值采用玻璃电极法测定; TDS采用重量法测定; 各项质量控制参数均满足或优于水质测定相关规范要求^[15]。

1.3 分析方法

1.3.1 灌溉适宜性

采用钠吸附比(sodium adsorption ratio, S_AR)、钠百分比(soluble sodium percentage, Na%)、残留碳酸钠(residual sodium carbonate, R_SC)3个指标评估地下水灌溉适宜性，评价标准参考前人研究^[16]。氯碱指数(CAI-Ⅰ、CAI-Ⅱ)用于判定地下水阳离子的交换作用^[17]，式(1)—(5)中各离子浓度单位为meq/L。公式分别为

$S_{\mathrm{AR}}=\frac{\omega\left(\mathrm{Na}^{+}\right)}{\sqrt{\left(\omega\left(\mathrm{Ca}^{2+}\right)+\omega\left(\mathrm{Mg}^{2+}\right)\right) / 2}}，$

(1)

$\mathrm{Na} \%=\frac{\left(\omega\left(\mathrm{Na}^{+}\right)+\omega\left(\mathrm{K}^{+}\right)\right) \times 100}{\left(\omega\left(\mathrm{Ca}^{2+}\right)+\omega\left(\mathrm{Mg}^{2+}\right)+\omega\left(\mathrm{Na}^{+}\right)+\omega\left(\mathrm{K}^{+}\right)\right)}，$

(2)

$R_{\mathrm{SC}}=\omega\left(\mathrm{HCO}_3^{-}\right)-\left(\omega\left(\mathrm{Ca}^{2+}\right)+\omega\left(\mathrm{Mg}^{2+}\right)\right)，$

(3)

$C A I-I=\frac{\omega\left(\mathrm{Cl}^{-}\right)-\left(\omega\left(\mathrm{Na}^{+}\right)+\omega\left(\mathrm{K}^{+}\right)\right)}{\omega\left(\mathrm{Cl}^{-}\right)}，$

(4)

$\begin{aligned} & \quad C A I-I I= \\ & \frac{\omega\left(\mathrm{Cl}^{-}\right)-\omega\left(\mathrm{Na}^{+}\right)+\omega\left(\mathrm{K}^{+}\right)}{\omega\left(\mathrm{SO}_4^{2-}\right)+\omega\left(\mathrm{HCO}_3^{-}\right)+\omega\left(\mathrm{CO}_3^{2-}\right)+\omega\left(\mathrm{NO}_3^{-}\right)}。 \end{aligned}$

(5)

1.3.2 主成分分析

主成分分析是一种降低由许多相互关联的变量组成的高维数据处理技术，提高数据的可解释性，同时能够最大限度的减少数据冗余与信息丢失^[18]。由于不同的水质指标具有不同的单位和量纲，通过对不同水质指标进行标准化，可以消除偏差，减少数据噪声的影响，提高主成分分析结果的准确性^[19]。

pH值采用区间化方法(式(6))，最优上限值和最优下限值分别为6.50和7.50，其他指标采用离差标准化方法(式(7))进行标准化处理^[20]。公式分别为

$\begin{gathered} F\left(x_i\right)= \\ \left\{\begin{array}{ll} 1-\frac{\max \left(p-x_i, x_i-q\right)}{\max \left(p-\min \left(x_i\right), \max \left(x_i\right)-q\right)}, & x_i \notin[p, q] \\ 1, & x_i \in[p, q] \end{array}, ~\right. \end{gathered}$

(6)

$F\left(x_i\right)=\left(\max \left(x_i\right)-x_i\right) /\left(\max \left(x_i\right)-\min \left(x_i\right)\right)。$

(7)

式中: F(x_i)为各水质指标的标准化值，无量纲; x_i为各水质指标值，mg/L; max(x_i)，min(x_i)为第i项指标中的最大值和最小值，mg/L; p、q为最优范围的下限值和上限值，无量纲。

运用SPSS软件进行地下水化学参数的主成分分析和描述性统计，利用Origin软件绘制Piper三线图、Gibbs图、地下水理化参数相关性图、聚类图分析地下水各离子的统计特征、地下水化学类型、主要的控制过程及影响因素。

2 结果与讨论

2.1 地下水化学特征

由研究区地下水的水化学参数统计结果可知(表 1)。地下水pH值变化范围为5.74~7.10，整体呈中性，部分地区呈弱酸性，空间变异性较弱。TH变化范围为60.59~579.63 mg/L，均值为212.13 mg/L。根据分类标准^[21]，研究区地下水整体以硬水为主，部分地区为软水。TDS变化范围为128.00~910.00 mg/L。NO₃^-变化范围为0.35~225.00 mg/L，均值为31.96 mg/L。根据《GB/T 14848—2017地下水质量标准》^[22]中NO₃^-的分类标准，部分水样NO₃^-离子浓度超过了V类标准(>30 mg/L)，水体存在一定程度的污染。阳离子平均浓度大小依次为Ca²⁺>Na⁺>Mg²⁺>K⁺，Ca²⁺在所有阳离子中占据主要地位，反映地下水中富含Ca²⁺，K⁺在所有阳离子中空间变异程度最高。阴离子平均浓度大小依次为HCO₃^->NO₃^->SO₄^2-> Cl^-, HCO₃^-是主要的阴离子，空间变异程度中等，其余阴离子具有较强的空间变异性。不同灌溉指数表明: S_AR可以有效衡量碱/钠对农作物的危害，其变化范围为0.39~1.57(图 2(a))，所有样品都非常适合用于灌溉；Na%是衡量钠危害水平的另一参数，其变化范围为10.55%~37.31%(图 2(b))，所有样品较适用或非常适合用于灌溉；R_SC指示了碳酸盐和碳酸氢盐对农业用水水质的有害影响，其变化范围为-4.97~1.85 meq/L，所有样品都非常适合用于灌溉(图 2(c))。

表 1 地下水水化学参数统计分析

Tab. 1 Statistical analysis of groundwater hydrochemical parameters

指标	最小值	最大值	均值	标准差	变异系数
pH值	5.74	7.10	6.55	0.36	0.05
Ca²⁺/(mg·L^-1)	16.51	168.40	58.94	40.16	0.68
K⁺/(mg·L^-1)	0.67	11.02	2.08	2.55	1.22
SO₄^2-/(mg·L^-1)	1.87	127.00	28.59	37.32	1.31
Cl^-/(mg·L^-1)	2.49	78.50	23.16	26.97	1.16
Mg²⁺/(mg·L^-1)	5.30	37.70	15.30	9.36	0.61
Na⁺/(mg·L^-1)	9.86	86.67	26.17	20.34	0.78
TDS/(mg·L^-1)	128.00	910.00	323.40	207.39	0.64
NO₃^-/(mg·L^-1)	0.35	225.00	31.96	71.15	2.23
fCO₂/(mg·L^-1)	22.30	129.73	55.41	27.99	0.51
TH/(mg·L^-1)	60.59	579.63	212.13	138.62	0.65
HCO₃^-/(mg·L^-1)	38.07	501.85	225.43	148.38	0.66

下载: 导出CSV

| 显示表格

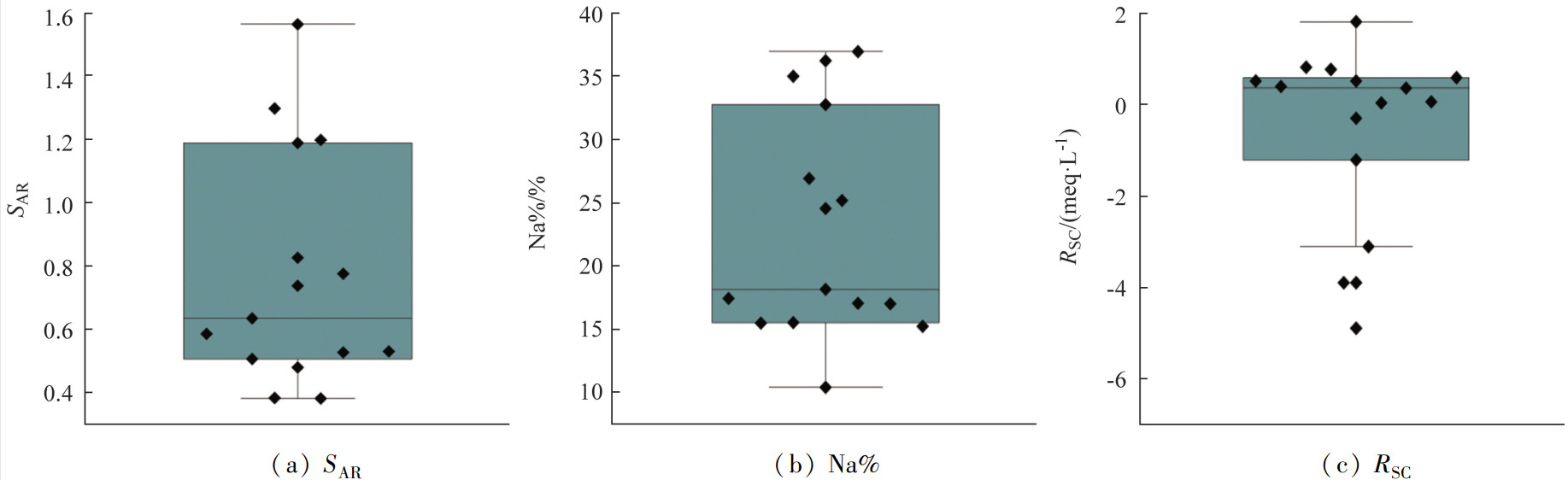

图 2 不同灌溉指数箱线图

Fig. 2 Box plots with different irrigation indices

下载: 全尺寸图片幻灯片

2.2 地下水化学类型及影响因素

Piper三线图和Gibbs图主要表达了水的各种离子的相对丰度以及化学类型及主要的控制机制^[23]。研究区地下水阳离子主要分布在Ca²⁺附近，阴离子主要分布在HCO₃^-附近，地下水的水化学类型较为简单，主要为Ca²⁺-HCO₃^-型，桦川县局部为Ca²⁺-Cl^-型(图 3)。Gibbs图主要表示了地下水中主要阴离子和阳离子与TDS的比值，Cl^-/(Cl^-+HCO₃^-)变化范围为0.01~0.65(图 4(a))，Na⁺/(Na⁺+Ca²⁺)变化范围为0.44~0.50(图 4(b))，研究区地下水均处于岩石风化区域内，说明地下水化学组分主要受岩石风化作用控制。地下水样品中CAI-I和CAI-II均为负值的有12个，占80.00%，CAI-I和CAI-II均为正值的有3个，占20.00%(图 4(c))，表明地下水主要发生正向阳离子交换作用，地下水中Ca²⁺和Mg²⁺不断与含水层中的Na⁺和K⁺进行交换。反向阳离子交换作用主要发生在集贤县南部和桦川县中部地区。

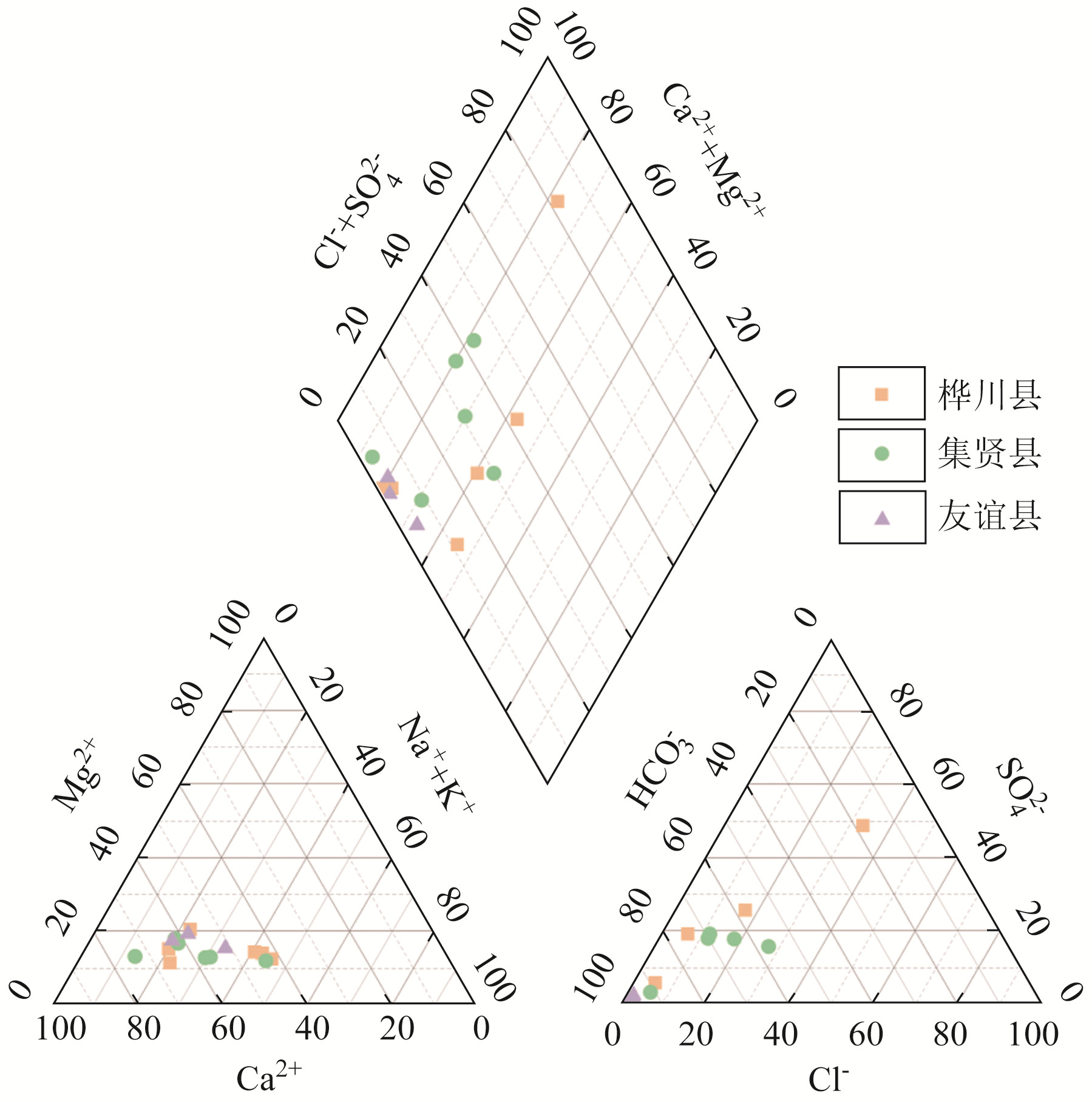

图 3 研究区地下水的Pipier三线图

Fig. 3 Piper trilinear diagram of groundwater in the study area

下载: 全尺寸图片幻灯片

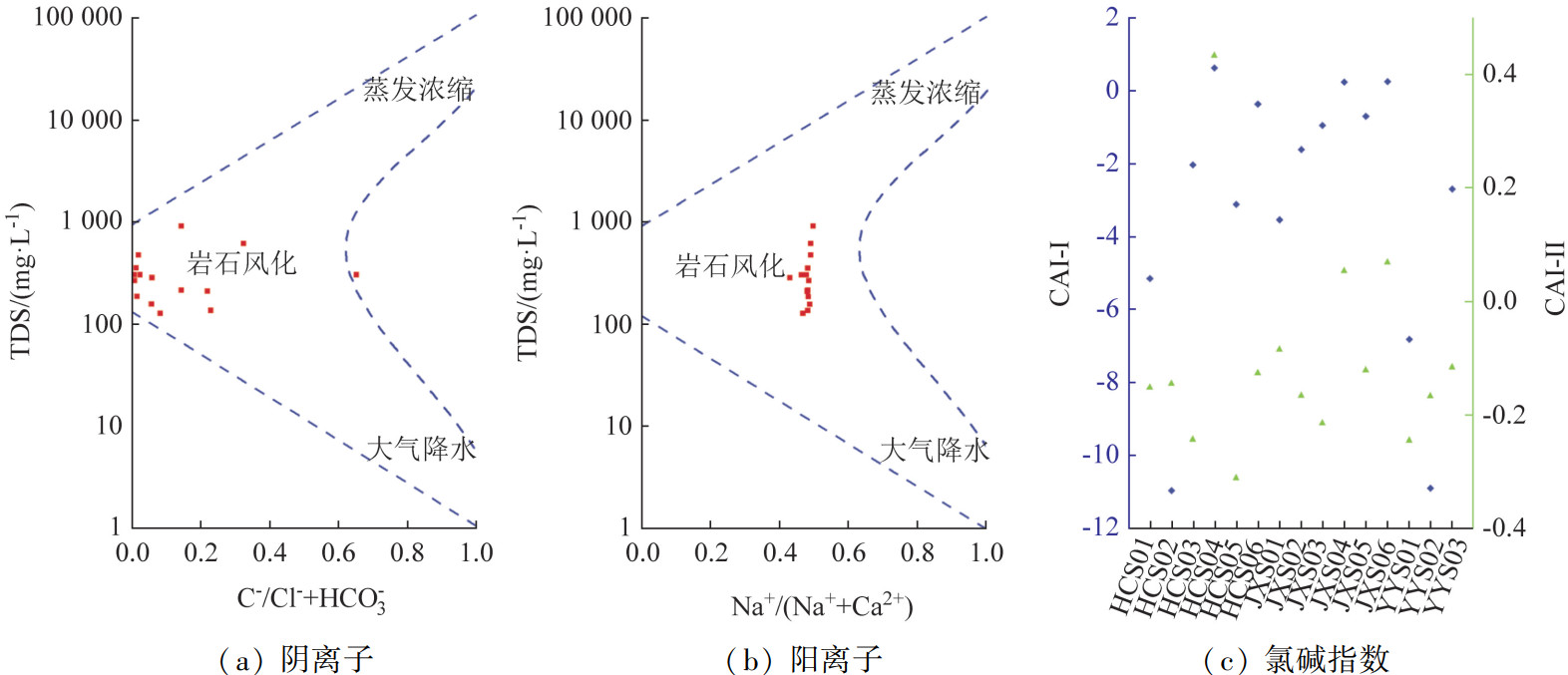

图 4 研究区地下水的Gibbs分布图和氯碱指数

Fig. 4 Gibbs distribution map and chlor-alkali index of groundwater in the study area

下载: 全尺寸图片幻灯片

2.3 地下水特征相关性分析

Person相关分析是分析地下水理化特征之间关系的常用方法^[24]。研究区地下水中K⁺与其他离子相关性均不显著，其他离子均存在不同程度的正相关或负相关关系(图 5)。其中TDS与Ca²⁺、Mg²⁺、Na⁺、NO₃^-、SO₄^2-、Cl^-、HCO₃^-、fCO₂均具有较强的相关性，并且Ca²⁺与HCO₃^-和Na⁺与Cl^-之间也具有较强相关性，表明这些离子可能来源相同或相似，主要来自于岩盐和方解石、白云石等可溶性碳酸盐的溶解。TH与Ca²⁺、Mg²⁺之间存在显著相关，相关系数均大于0.8，证明了Ca²⁺与Mg²⁺浓度是决定地下水TH的主要影响因素^[25]。此外HCO₃^-与pH值呈较强的负相关，可能是由于CO₂与水反应形成大量的HCO₃^-从而使其偏酸性。

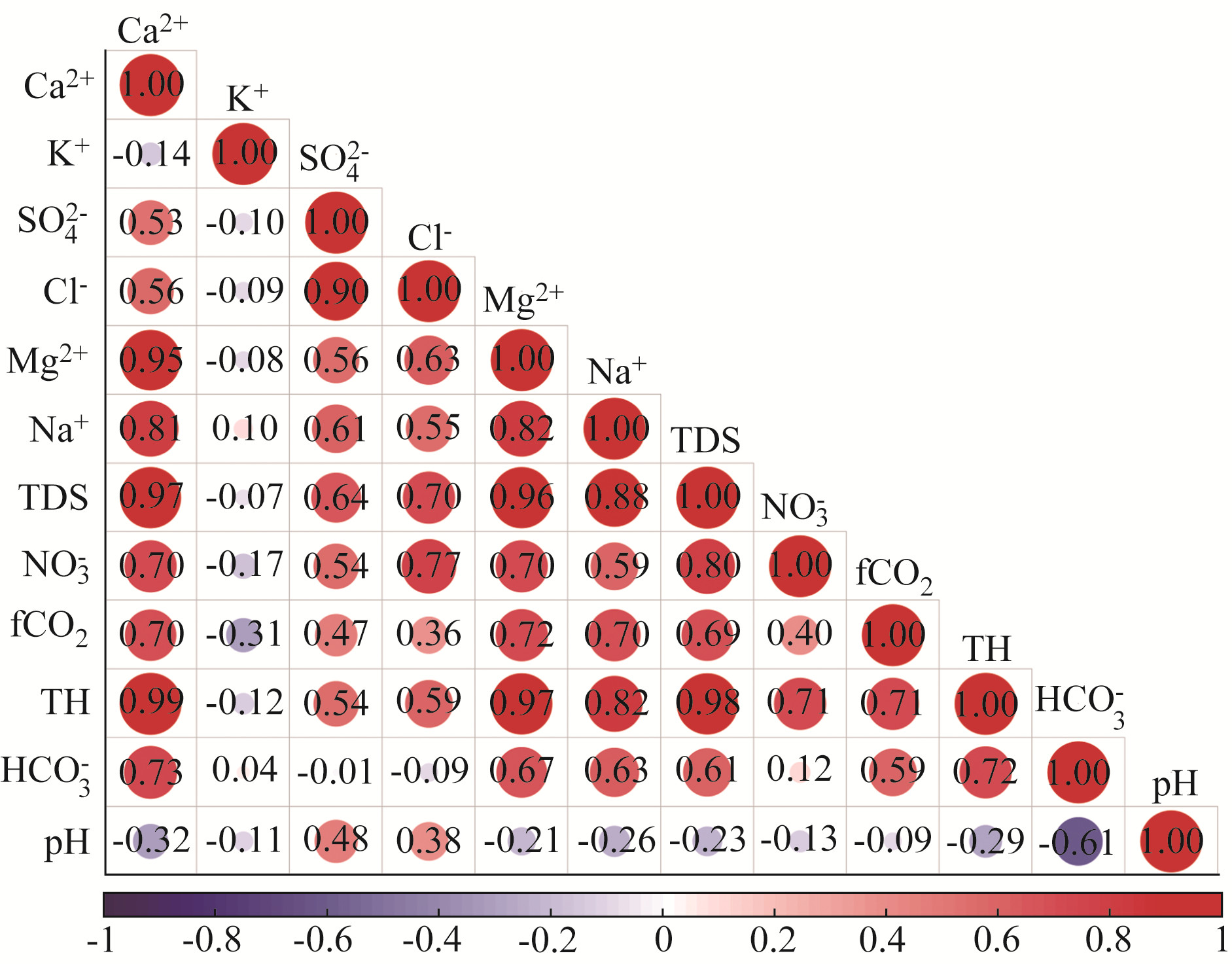

图 5 研究区地下水理化参数相关系数矩阵

Fig. 5 Correlation coefficient matrix of groundwater physical and chemical parameters in the study area

下载: 全尺寸图片幻灯片

2.4 地下水质量评价

2.4.1 主成分分析结果

通过对地下水数据进行主成分分析并提取特征值大于1的主成分，每个主成分的载荷、特征值、方差，共提取3个主成分，以及方差解释率达到88.058%，能够很好地解释数据中的大部分信息(表 2)。Ca²⁺、Mg²⁺、Na⁺、TDS、TH、NO₃^-、fCO₂在第一个主成分F₁具有较高的主成分载荷，反映了大部分的地下水化学类型信息。pH值和HCO₃^-与第二个主成分F₂关系密切，表明了对地下水酸碱度的一种综合度量。第三个主成分F₃只有K⁺与之关系密切，可能与化肥农药的使用和人类生活污水有关。

表 2 主成分结果及载荷矩阵

Tab. 2 Principal component results and load matrix

指标	主成分F₁	主成分F₂	主成分F₃
Ca²⁺	0.964	-0.158	-0.040
K⁺	-0.123	-0.175	0.950
SO₄^2-	0.665	0.665	0.091
Cl^-	0.696	0.679	0.145
Mg²⁺	0.966	-0.074	0.016
Na⁺	0.892	-0.097	0.202
TDS	0.994	-0.011	0.068
NO₃^-	0.764	0.265	0.047
fCO₂	0.761	-0.09	-0.355
TH	0.975	-0.137	-0.022
HCO₃^-	0.621	0.721	-0.039
pH值	-0.195	0.861	-0.062
特征值	7.122	2.332	1.113
方差贡献率/%	59.353	19.433	9.272
累积贡献率/%	59.353	78.786	88.058

下载: 导出CSV

| 显示表格

2.4.2 评价结果

通过对主成分F₁、主成分F₂、主成分F₃的得分系数与相应的特征值λ占比之积的和，计算得到各指标在主成分综合得分系数F^[26]，对其进行归一化处理，得到各指标的权重系数(表 3)。然后通过与各指标进行线性加权得到研究区水样点的综合得分。

表 3 主成分得分系数矩阵及指标权重

Tab. 3 Principal component score coefficient matrix and index weight

指标	主成分F₁	主成分F₂	主成分F₃	综合得分系数F	权重
Ca²⁺	0.361	-0.104	-0.038	0.217	0.096
K⁺	-0.046	-0.114	0.900	0.039	0.017
SO₄^2-	0.249	0.435	0.086	0.273	0.121
Cl^-	0.261	0.445	0.137	0.288	0.128
Mg²⁺	0.362	-0.049	0.015	0.235	0.104
Na⁺	0.334	-0.064	0.192	0.231	0.102
TDS	0.372	-0.007	0.064	0.256	0.113
NO₃^-	0.286	0.174	0.044	0.236	0.104
fCO₂	0.285	-0.059	-0.337	0.144	0.064
TH	0.366	-0.090	-0.021	0.224	0.099
HCO₃^-	0.233	-0.472	-0.037	0.049	0.022
pH值	-0.073	0.564	-0.059	0.069	0.030

下载: 导出CSV

| 显示表格

水质分析结果得分越高，表明水体质量越好(表 4)。层次聚类是一种根据变量之间的距离或相似性在层次结构中排列变量的方法，能够将复杂的水体数据更好地聚类^[27]。聚类计算结果以聚类变量之间的距离或相似度的形式呈现，将两者结合能够更好地显示聚类分析结果，选取欧氏距离进行聚类，通过树状图中较高合并距离处的水平切割线可将研究区地下水化学参数分为4类(图 6)，HCO₃^-、K⁺、pH值各自为一类，其余离子为一类，这与主成分分析的结果具有高度的一致性。水样点分为3类，JXS05、JXS06、HCS04各自为一类，其余水样点为一类。水样点JXS05、JXS06综合得分最低，可能是由于集贤县南部山区附近正在开采的煤矿导致水中的NO₃^-、TDS、TH、Cl^-等指标浓度的升高，从而使水体质量较低。水样点HCS04位于桦川县地势低洼处，地下水径流条件差，循环作用较弱，导致水中的有害物质不易扩散和稀释，另外该区域土地利用多为水田，化肥农药的使用容易污染地下水，也是地下水较差的另一原因。

表 4 研究区水质分析结果

Tab. 4 Results of water quality analysis in the study area

点位	Ca²⁺	K⁺	SO₄^2-	Cl^-	Mg²⁺	Na⁺	TDS	NO₃^-	fCO₂	TH	HCO₃^-	pH值	综合得分	排名
HCS01	0.848	0.987	0.985	0.990	0.955	0.964	0.925	1.000	0.849	0.875	0.679	1.000	0.936	2
HCS02	0.681	0.800	1.000	1.000	0.694	0.898	0.776	1.000	0.547	0.677	0.388	1.000	0.823	9
HCS03	0.994	0.887	0.846	0.933	0.993	0.947	1.000	1.000	0.736	0.992	0.903	0.605	0.932	3
HCS04	0.795	0.863	0.192	0.099	0.639	0.908	0.772	0.989	0.736	0.747	1.000	0.001	0.619	13
HCS05	0.834	0.001	0.892	0.831	0.784	0.681	0.799	0.972	1.000	0.815	0.567	1.000	0.824	8
HCS06	1.000	0.959	0.806	0.801	1.000	0.931	0.990	0.996	0.717	1.000	0.955	0.421	0.905	4
JXS01	0.509	0.962	0.960	0.962	0.664	0.929	0.712	1.000	0.925	0.553	0.261	1.000	0.802	10
JXS02	0.930	1.000	0.975	0.919	0.970	0.942	0.963	1.000	0.717	0.938	0.784	1.000	0.938	1
JXS03	0.909	0.857	0.733	0.722	0.906	0.754	0.887	0.999	0.981	0.899	0.784	1.000	0.857	6
JXS04	0.893	0.990	0.854	0.762	0.871	1.000	0.895	0.770	0.868	0.877	0.925	0.711	0.861	5
JXS05	0.001	0.981	0.001	0.001	0.001	0.001	0.001	0.196	0.001	0.001	0.090	0.947	0.068	15
JXS06	0.429	0.943	0.686	0.091	0.306	0.677	0.377	0.010	0.736	0.395	0.761	0.961	0.427	14
YYS01	0.545	0.877	0.913	0.891	0.370	0.431	0.559	1.000	0.415	0.494	0.001	1.000	0.647	12
YYS02	0.756	0.947	0.985	0.998	0.617	0.873	0.824	0.969	0.736	0.708	0.470	1.000	0.840	7
YYS03	0.675	0.903	0.972	0.923	0.599	0.880	0.772	1.000	0.415	0.650	0.373	1.000	0.788	11

下载: 导出CSV

| 显示表格

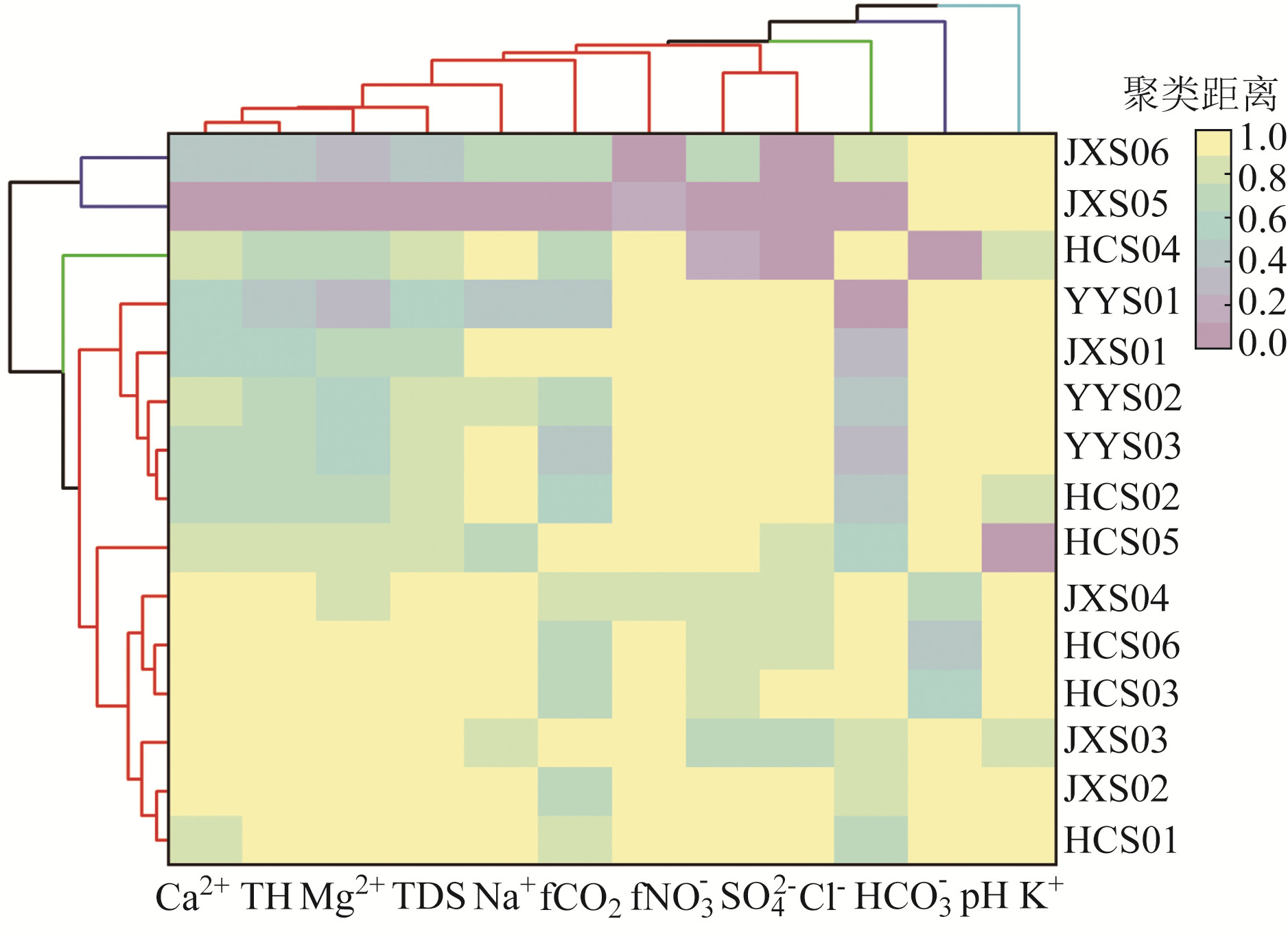

图 6 研究区水样点及水化学参数的树状聚类热图

Fig. 6 Tree cluster heat map of water sample points and hydrochemical parameters in the study area

下载: 全尺寸图片幻灯片

3 结论

(1) 研究区地下水pH值整体呈中性，部分地区呈弱酸性，阳离子Ca²⁺在所有阳离子中占据主要地位，K⁺的空间变异程度最高。HCO₃^-是主要的阴离子，其余阴离子具有较强的空间变异性。S_AR、Na%和R_SC3个指标均指示地下水灌溉适宜性较好。地下水化学类型主要以Ca²⁺-HCO₃^-型为主，化学组分主要受岩石风化作用控制，阳离子交替吸附作用，主要表现为正向阳离子交换作用，也是影响化学组分的重要机制。

(2) 层次聚类分析将研究区地下水化学参数分为4类，水样点分为3类，桦川县、集贤县部分地区地下水水质较差，NO₃^-浓度超标，地下水水质空间差异不仅受岩石风化、阳离子交换等自然过程控制，更与含水层结构和人类活动强度密切相关，建议加强矿区修复治理和优化农业管理措施，进一步保护和改善地下水资源。
